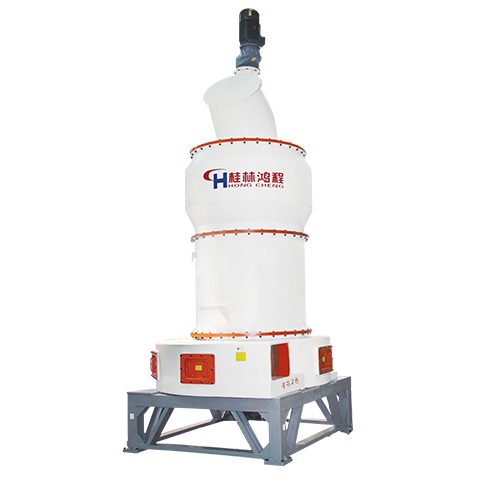

HC系列纵摆磨粉机

HC系列纵摆磨粉机

AG恒峰专利技术：新型纵摆结构
摆式磨粉机行业的技术革命传统雷蒙磨更新换代产品产量比传统雷蒙磨粉机高30-40%

HC纵摆式磨粉机是在R型磨粉机的基础知识进取行的的方法更行，该的车辆那项的方法指标图环比增长R型机均大有涨幅提升，是高质量节电的新形磨粉机的车辆。原材料细度可在22-180μm（ 80-600目）之中不同調整。该的车辆是R型磨粉机的更行换代的车辆。进来HC1700中大规模纵摆式磨粉机是中国有较早技术创新成功率的中大规模雷蒙磨粉机，比同样的5R机械生产油量高了约2.5倍至4倍，有效率地提升了单台机械的院校生产油量，减少院校生产油量高能耗, 使中大规模制粉业务的人生理想决定。

成品粒度：22-180μm
生产能力：1-25t/h
该产品适用于粉磨石灰石、方解石、活性炭、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、石灰、锆英砂、膨润土、锰矿等莫氏硬度7级以下，湿度在6%以内的各种非易燃易爆物料。

产品优势

（新技术）梅花架及纵摆磨辊装置，结构先进合理。机器振动非常小，噪音低、机械运行平稳、性能可靠。通过市场的实际应用，已获得良好的社会效益和经济效益。
物料在单位研磨时间内处理量更大、效率更高。在与R型磨粉机总功率不变的情况下，产量同比提高40%以上，单位电耗成本节省30%以上，是真正的高效节能型磨粉机产品。
磨粉机余风口配备了脉冲除尘器，其收尘效率达到了99.9%，主机所有正压部分都做了密封处理，基本实现了无粉尘加工车间。
采用了全新的密封结构设计，磨辊装置可实现300-500小时加注一次润滑脂。另外，更换磨环不用拆除磨辊装置，维护更方便。

型号	磨辊个数	磨环直径(mm)	最大进料(mm)	成品颗粒(mm)	产量(t/h)	整机功率(kw)
HC1000	3	1000	≤25	0.022-0.18	1-6.5	85-101
HC1300	4	1300	≤30	0.038-0.18	2-12	165-180
HC1500	4	1500	≤30	0.038-0.18	3-15	242
HC1700	5	1700	≤30	0.038-0.18	6-25	342-362

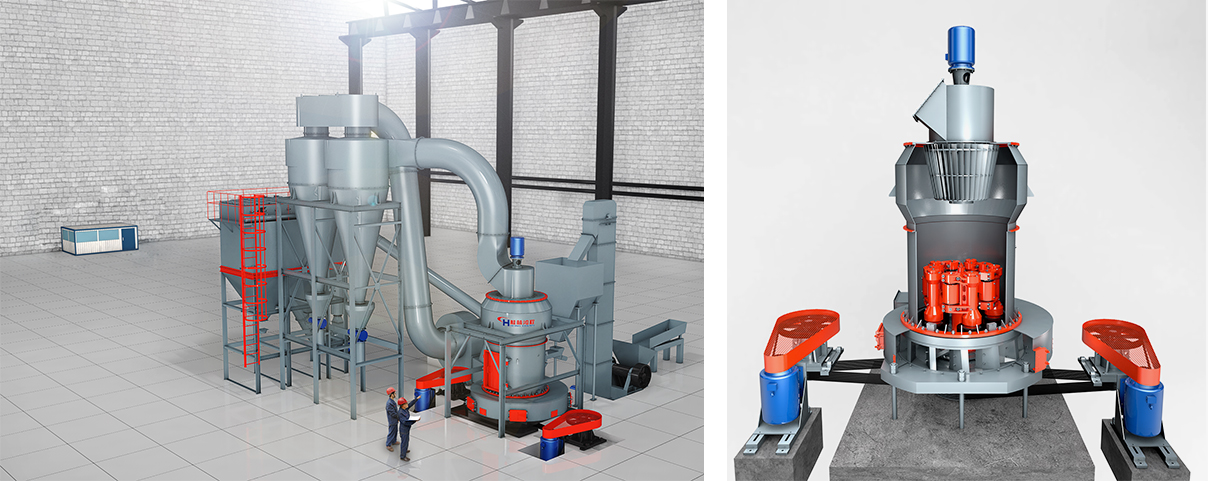

设备构造及原理

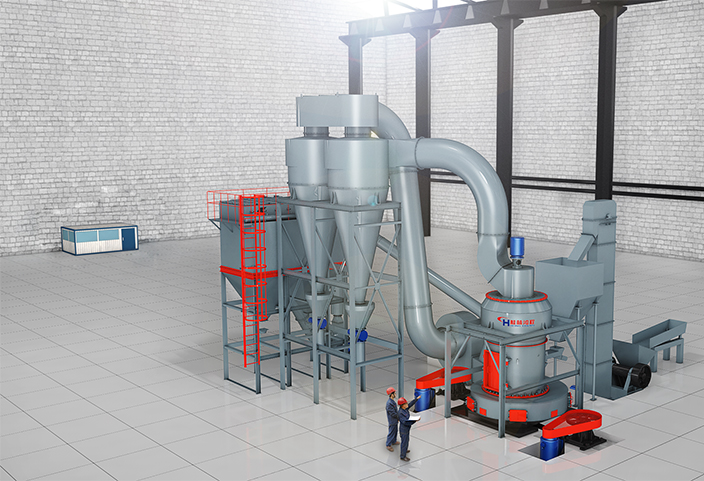

HC纵摆式磨粉机主要由主机、给料机、分级机、鼓风机、管道装置、储料斗、电控系统、收集系统等组成。
HC纵摆式磨粉机主机主要由底座、中心轴架、磨环、梅花架总成、磨辊总成、中心轴、铲刀架、铲刀座总成、罩筒等结构组成。进行碾压磨粉的工件磨环、磨辊采用耐磨材料经铸造而成，其与物料的接触面都经过耐磨处理。系统的动力装置可采用减速机传动和双传动装置两种方式。分级机采用强制性涡轮分级机，输送给料系统可根据不同的物料进行选配。收集系统可选双旋风加脉冲除尘器的闭路收集系统及全脉冲收集的开路系统。控制系统可根据客户需求选择全自动控制以及远程控制等模式。
工作原理：
物料经颚式破碎机破碎成符合规格的粒度，经畚斗式提升机提升到储料斗，再由给料机定量送入主机腔进行研磨，主机腔内支撑在梅花架上磨辊装置绕中心轴旋转，磨辊在离心力的作用下水平向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自转。旋转的铲刀扬起的物料被抛向磨辊与磨环之间，因磨辊的辊碾而达到粉碎和研磨作用。磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入旋风收集器，收集后经出粉管排出即为成品（成品粒度可高达0.008mm），净化后的气流经旋风上端的管道流入鼓风机，风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水份在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加，这些增加的风量经鼓风机和主机之间的余管导至简易收集器，随同风流带入的粉末经收集后由集灰斗排出。 HC纵摆式磨粉机设备构造及工作原理
