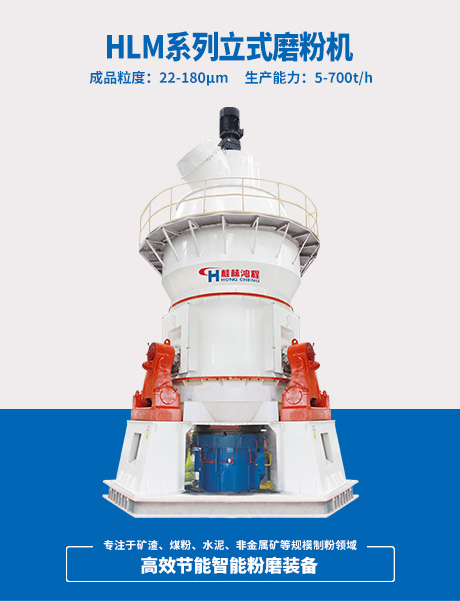

  • HLM系列立式磨粉机

  • HLM系列立式磨粉机

    HLM产品系列双面磨粉机是梧州AG恒峰经验二十五常年潜心理论研究理论研究开放出的款集真空干燥、粉磨、定级、推送为一体式的节能减排的好粉磨机 。 长沙AG恒峰HLM开式磨粉机拥有粉磨转化率高、用电量低、入料粒度分析大、物品细度易调整、环保设备技术具体步骤比较简单、占室内地坪积绿地面积小、风噪低、大气污染小、安全使用保障非常简单、程序运行费用的低、耐腐装修材料消耗脂肪少等优势之处。 本企业产品的处理好了平民工艺品磨粉机企业产品的生产数量低、万元产值能耗高、运维成本投入中等职业难事，企业产品的效能充分考虑国.际现代化技术水平，可当作价格昂贵的进口量立磨，充分考虑整体规模经营、家庭自动化化、数字化化工艺品制粉标准。

    可充沛使用做电力工程、冶金机械、废弃物整理、洋灰浆、化工品、非金属材料件矿等服务行业，重点使用做对洋灰浆生料、熟料、烟气脱硫制作石灰石粉粉、磷渣、炉渣锰矿、媒矿、磷矿等废料粉磨。所粉磨的废料从高湿(含水量20-30%)到干废料(<1%)，从错误难磨到易磨废料，商品细度从粗到细，粉磨多种类型充沛。

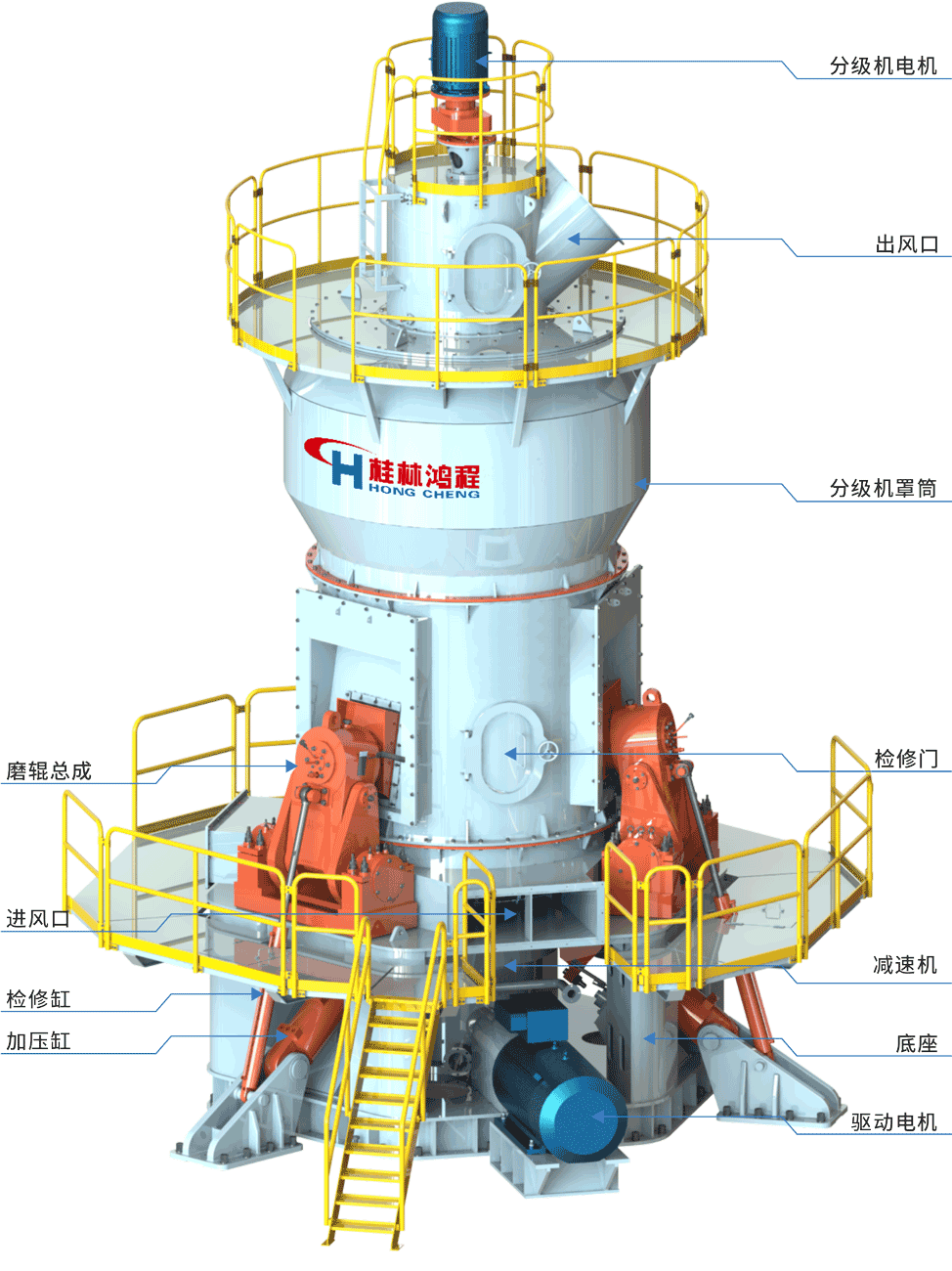

设备工作原理

  • 设备工作原理
  • 电动三轮机驱动程序降速机带起磨盘转，物品清单由锁风喂料装置供应给补偿器的磨盘内心，在离心血力角色下，物品清单步入粉磨道。磨棍不断的补偿器碘压，物品清单故此遭受热挤压、磨研和分割角色而被搅碎。 同時，制热从着眼于磨盘的风环极速竖直往上走冒出，粉磨后的原材料被吹起及风干，并风中来到级别划分机，优秀率的细粉顺利图片借助，由除尘装备分类整理下去成为食品，不优秀率的粗粉在级别划分机叶轮叶片用处下重落至磨盘，与新喂入的原材料在一起重粉磨，既然如此无限循环，完全粉磨功课全进程。

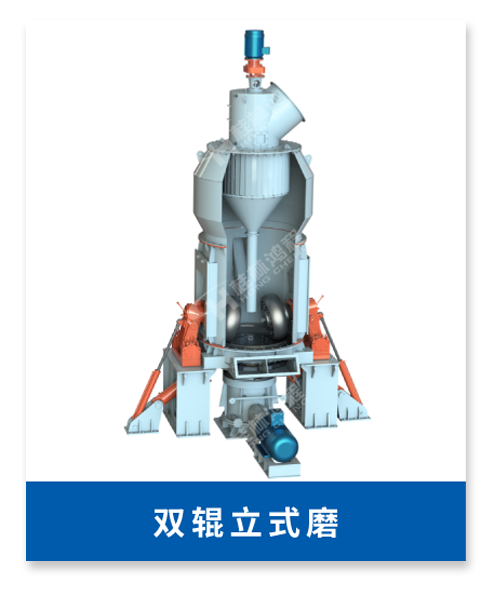

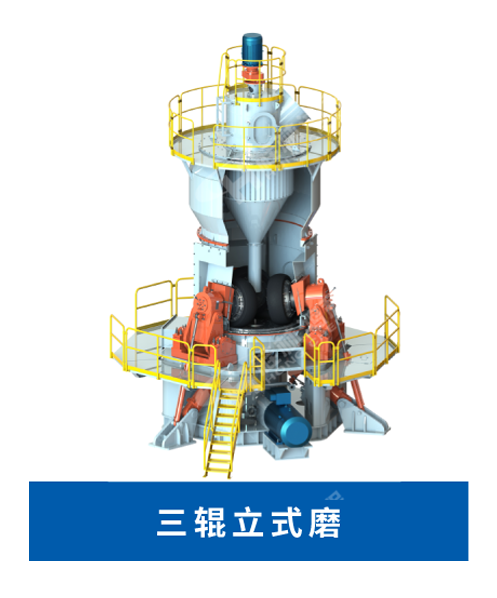

主机剖视结构

采用标准模块式设计制造加压装置

随磨机产能增加，磨轮数量会相应增加可满足不同物料不同产品细度和产量的要。

  • 主机剖视结构
  • 主机剖视结构
  • 主机剖视结构

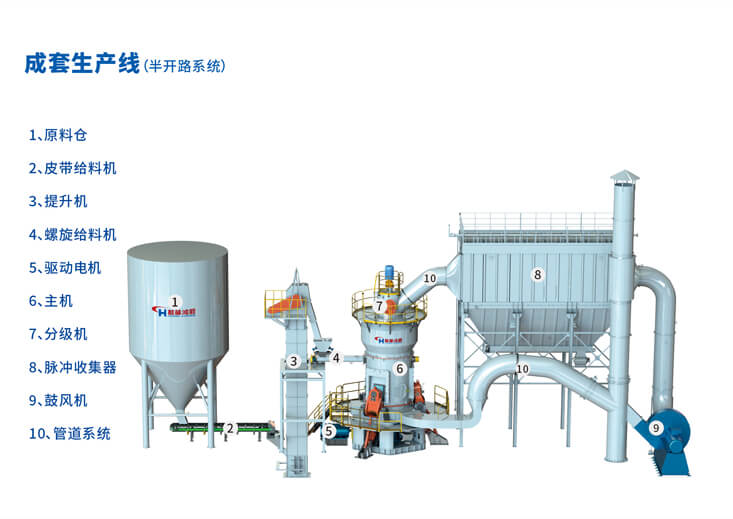

成套生产线设备

  • 成套生产线设备
  • 成套生产线设备

技术优势及特点

  • 粉磨效率高

    粉磨效率高，能耗低，和球磨相比较，能耗低40- 50%，单机生产能力大，可利用低谷电。

  • 自动化程度高

    采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。

  • 产品质量稳定

    物料在磨粉机内停留的时间短，减少重复碾磨，产品颗粒形态均匀、粒度分布窄、流动性好，适应性强，且产品中含铁量极少，白度和纯净度高。

  • 运维成本低

    磨辊可用液压装置翻出机外，检修作业方便。磨辊辊套能翻面使用，延长耐磨材料的使用寿命，磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长。

  • 低噪环保

    整个系统震动小，噪音低，采用整体密封负压运行系统，气箱脉冲除尘系统，无粉尘外溢，基本可实现无粉尘车间。

  • 烘干能力强

    直接通热风，热风在磨内直接与物料接触，烘干能力强，入料水分最高能达到15%，无需另配烘干机，节约设备投资成本及能源消耗成本。

  • 可靠性高

    采用磨辊限位装置，避免磨机因断料而产生的剧烈震动，采用新型磨辊密封装置，密封可靠，且无需密封风机，进一步降低磨内氧含量，抑爆性能优异。

  • 综合投资成本低

    集破碎、干燥、粉磨、分级、输送于一体，工艺流程简单，结构布局紧凑，占地面积小，仅为球磨50%，可露天布置，建筑成本低，直接降低投资费用。

设备参数

  • HLM烟气脱硫粉开式磨
  • HLM矿碴(铜渣)微粉直列V型磨
  • HLM煤粉双面磨
  • HLM煤粉立柱式磨(冶炼、供热公司)
  • HLM锰矿开式磨
  • HLM生料落地磨
  • HLM熟料预粉磨柜式磨
  • HLM砂粉开式磨
    型号 磨盘中径(mm)  产量(t/h) 原料水份 石灰石粉细度 电机功率(kw)
    HLM14/2X 1100 8-10 ≤5%  325目(44μm)90%通过 110-132
    HLM17/2X 1300 14-15.5 185-200
    HLM19/2X 1500 19-21.5 250-280
    HLM21/2X 1700 27-31 355-400
    HLM26/2X 2000 34-38 450-500
    HLM29/2X 2400 43-48 560-630
    HLM32/2X 2600 54-61 710-800
    HLM34/2X 2800 86-96 1120-1250
    注: 以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t
    型号 磨盘中径(mm)  产量（t/h) 矿渣水份 矿粉比表面积 产品水份 电机功率（kw）
    HLM32/3S  2600 30-40 ＜15%  ≥420㎡/kg ≤1% 1400
    HLM34/3S 2800 50-60 1800
    HLM42/4S  3400 70-83 2500
    HLM44/4S 3700 90-110 3350
    HLM50/4S 4200 110-140 3800
    HLM53/4S 4500 130-150 4500
    HLM56/4S 4800 150-180 5300
    HLM60/4S   5100 180-200 6150
    HLM65/6S 5600 200-220 6450-6700
    型号 磨盘中径(mm)  产量（t/h) 原煤水份 煤粉细度 煤粉水份 电机功率（kw）
    HLM17/2M  1300 10-15 ＜15%  R0.08=2-12% ≤1% 160-185
    HLM19/2M  1500 14-22 220-250
    HLM21/2M  1700 20-28 315-355
    HLM26/2M  2000 26-35 400-450
    HLM29/2M  2400 45-56 560-630
    HLM32/3M  2600 56-70 800-900
    HLM34/3M  2800 70-90 900-1120
    型号 磨盘中径(mm)  产量（t/h) 原料水份 煤粉细度 煤粉水份 电机功率（kw）
    HLM10/2M 880 3-5 ＜15%  R0.08=10-15%(高炉喷煤用煤粉细度：200目80%通过） ≤1-6% 45-55
    HLM14/2M 1100 7-10 90-110
    HLM17/2M 1300 13-17 160-185
    HLM19/2M 1500 18-24 220-250
    HLM21/2M 1700 23-30 280-315
    HLM26/2M 2000 29-37 355-400
    HLM29/2M 2400 45-56 560-630
    HLM32/2M 2600 56-70 710-800
    HLM34/3M 2800 70-90 900-1120
    HLM42/4M 3400 110-135 1400-1600
    HLM44/4M 3700 140-170 1800-2000
    HLM50/4M 4200 200-250 2500-2800
    HLM56/4M 4800 260-320 3150-3500
    型号 磨盘中径(mm)  产量（t/h) 原料水份 粉料细度 粉料水份 电机功率（kw）
    HLM21/3X 1700 20-25 ≤15% 100目（150μm）90%通过 ≤3% 400
    HLM26/3X 2000 25-31 560
    HLM29/3X 2400 42-52 710-800
    HLM32/3X 2600 52-70 900-1120
    HLM34/3X 2800 70-82 1120-1250
    HLM42/4X 3400 100-120 1800-2000
    HLM44/4X 3700 140-160 2500-2000
    HLM50/4X 4200 170-190 3150-3350
    型号 磨盘中径(mm) 产量（t/h) 原料水份 生料细度 产品水份 电机功率（kw）
    HLM32/2 2600 85-100 ＜10% R0.08＜12% ≤1% 800-1120
    HLM34/3 2800 130-160 1120-1250
    HLM42/4 3400 190-240 R0.08＜14% 1800-2000
    HLM44/4 3700 240-300 2500-2800
    HLM50/4 4200 320-400 3150-3350
    HLM53/4 4500 400-500 3800-4200
    HLM56/4 4800 440-550 4200-4500
    HLM60/4 5100 550-670 5000-5400
    HLM65/6 5600 600-730 5600-6000
    型号 磨盘中径(mm)  产量（t/h) 原料水份 产品比表面积 产品水份 电机功率（kw）
    HLM21/2P 1700 20-30 ≤2%  220-360㎡/kg(R0.08≤15%） ≤1% 400
    HLM26/2P 2000 42-55 630
    HLM32/2P 2600 60-75 900
    HLM34/3P 2800 90-110 1400
    HLM35/3P 2800 130-160   2000
    HLM42/4P 3400 160-200 2500
    HLM44/4P 3700 190-240   3000
    HLM45/4P 3700 240-300 3800
    HLM53/4P 4500 300-380 4800
    HLM56/4P 4800 330-420 5300
    型号 磨盘中径(mm)  粉产量(t/h) 统沙产量(t/h) 原料水份 产品细度 电机功率(kw)
    HLM17/3S 1300 22 9.5 ＜6% ≤ 2.36mm 315
    HLM19/3S 1500 21 10.5 355
    HLM21/3S 1700 28 12 400
    HLM26/3S 2000 39 17 560
    HLM29/3S 2400 49-56 21-24 700-800
    HLM32/3S 2600 78-98 33-42 1120-1400
    注: 以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t
详细说明：总产量与原废料品种、原废料化学物质、区域中分布不均、配料颗料深浅有关，不低于统计资料全部参阅。
